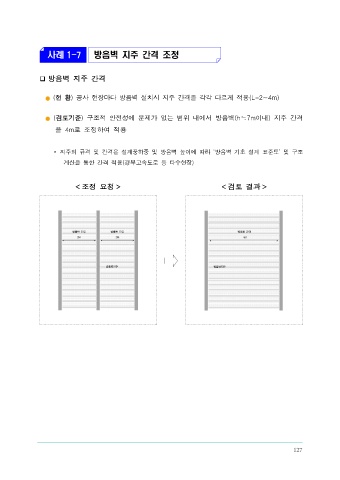

사례 1-5 구조물 거푸집 시공 사례 1-7 방음벽 지주 간격 조정

❑ 구조물 거푸집 ❑ 방음벽 지주 간격

(현 황) 옹벽 등 소규모․단일 구조물 시공에 사용되는 거푸집을 현장마다 각기 다른 (현 황) 공사 현장마다 방음벽 설치시 지주 간격을 각각 다르게 적용(L=2~4m)
거푸집(합판, 유로폼 등)을 적용하여 산출
(검토기준) 구조적 안전성에 문제가 없는 범위 내에서 방음벽(h≒7m이내) 지주 간격
(검토기준) 철도·도로 등 부문별 건설사업을 비교·검토하여 개별 공사현장의 특수
을 4m로 조정하여 적용
성이 있는 경우를 제외하고는 유로폼으로 적용

* ○○-○○ 국도건설, ○○-○○ 고속도로건설, ○○-○○ 철도건설 * 지주의 규격 및 간격은 설계풍하중 및 방음벽 높이에 따라 ‘방음벽 기초 설계 표준도’ 및 구조
계산을 통한 간격 적용(경부고속도로 등 다수현장)

사례 1-6 터널굴착 단면 적용 기준 < 조정 요청 > < 검토 결과 >

❑ 터널굴착 단면 조정

(현 황) 터설공사를 시행하는 현장마다 철근콘크리트 라이닝 강도를 각각 다르게
적용(24Mpa, 27Mpa)함에 따라 터널 굴착단면 두께도 각기 상이하게 적용

* Mpa(메가파스칼) : 콘크리트 강도 단위. 1Mpa은 단위면적 ㎠당 10㎏의 하중을 견딜 수 있
는 정도(10㎏f/㎠ ≒ 1Mpa)

(검토기준) 터널갱문의 공사비 절감 및 슬림한 구조를 형성하기 위하여 터널의 철근
콘크리트 라이닝 강도를 증가(24 →27Mpa)시켜 터널굴착단면 두께(35 →25㎝)를 줄이
는 방안으로 조정

< 조정 요청 > < 검토 결과 >

127
