기존의 제어 계층 통합
오늘날, IIoT와 Industry 4.0은 대규모 클라우드 기반 컴퓨팅을 산업 프로세스에 적용하면서 기존 제어
계층을 통합할 때 엄청난 가능성을 제공합니다. 통제실에서 회의실로의 애플리케이션 통합에 대한 비전은
DX를 통해 현실에 훨씬 더 가까워졌습니다. 또한, DX의 일부로 DCS 및 SCADA 시스템은 IT 자산을
모니터링할 수 있도록 웹 서비스, IIoT 그리고 개방형 플랫폼 통신 통합 아키텍처(OPC UA) 또는 메시지
큐잉 텔레메트리 트랜스포트(MQTT)와 같은 클라우드 기반 연결, 간단한 네트워크 관리 프로토콜(SNMP)
또는 인터넷 제어 메시지 프로토콜(ICMP)을 지원해야 합니다.

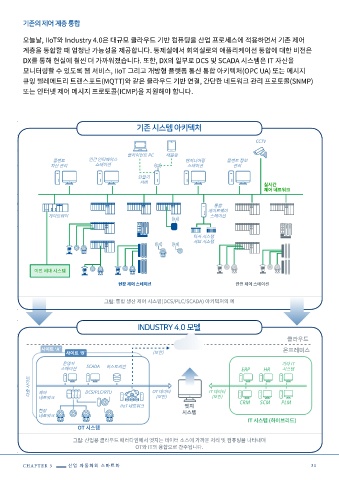

기존 시스템 아키텍처
CCTV
클라이언트 PC 태블릿
플랜트 인간 인터페이스 엔지니어링 플랜트 정보
자산 관리 스테이션 스테이션 관리
단말기
서버
실시간
제어 네트워크
통합
게이트웨이
게이트웨이 스테이션
타사 시스템
서브 시스템
이전 세대 시스템
현장 제어 스테이션 안전 제어 스테이션
그림: 통합 생산 제어 시스템(DCS/PLC/SCADA) 아키텍처의 예
INDUSTRY 4.0 모델
클라우드
사이트 ‘A’ 온프레미스
사이트 ‘B’ (보안)
운영자 SCADA 기타 IT
스테이션 히스토리안 ERP HR 시스템
다중 사이트 DCS/PLC/RTU OT 데이터 IT 데이터
제어
네트워크 (보안) (보안)
CRM SCM PLM
IIoT 네트워크 엣지
현장
시스템
네트워크
IT 시스템 (하이브리드)
OT 시스템
그림: 산업용 클라우드 패러다임에서 엣지는 데이터 소스에 가까운 처리 및 컴퓨팅을 나타내며
OT와 IT의 융합으로 간주됩니다.
CHAPTER 5 산업 자동화의 스마트화 31
