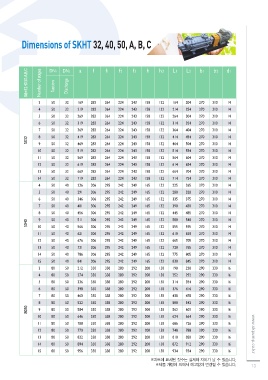

Dimensions of SKHT32, 40, 50, A, B, C
Skht32,40,50,A,B,C Number of stages DN1 DN2 a f f1 f2 f3 h h3 L1 L2 b1 b2 d1
Discharge
Suction
3 50 32 169 283 264 224 243 158 132 164 204 270 310 14
4 50 32 219 283 264 224 243 158 132 214 254 270 310 14
5 50 32 269 283 264 224 243 158 132 264 304 270 310 14
6 50 32 319 283 264 224 243 158 132 314 354 270 310 14
7 50 32 369 283 264 224 243 158 132 364 404 270 310 14
5032 8 9 50 32 419 283 264 224 243 158 132 414 454 270 310 14
32
310
270
50
464
504
243
224
158
132
469
14
264
283
10 50 32 519 283 264 224 243 158 132 514 554 270 310 14
11 50 32 569 283 264 224 243 158 132 564 604 270 310 14
12 50 32 619 283 264 224 243 158 132 614 654 270 310 14
13 50 32 669 283 264 224 243 158 132 664 704 270 310 14
14 50 32 719 283 264 224 243 158 132 714 754 270 310 14
4 50 40 236 306 295 242 249 165 132 225 265 270 310 14
5 50 40 291 306 295 242 249 165 132 280 320 270 310 14
6 50 40 346 306 295 242 249 165 132 335 375 270 310 14
7 50 40 401 306 295 242 249 165 132 390 430 270 310 14
8 50 40 456 306 295 242 249 165 132 445 485 270 310 14
9
5040 10 50 40 511 306 295 242 249 165 132 500 540 270 310 14
566
310
14
306
249
242
295
50
555
165
132
270
40
595
11 50 40 621 306 295 242 249 165 132 610 650 270 310 14
12 50 40 676 306 295 242 249 165 132 665 705 270 310 14
13 50 40 731 306 295 242 249 165 132 720 765 270 310 14
14 50 40 786 306 295 242 249 165 132 775 805 270 310 14
15 50 40 841 306 295 242 249 165 132 830 845 270 310 14
3 80 50 212 350 338 280 292 200 150 190 230 290 330 16
4 80 50 274 350 338 280 292 200 150 252 292 290 330 16
5 80 50 336 350 338 280 292 200 150 314 354 290 330 16
6 80 50 398 350 338 280 292 200 150 376 416 290 330 16
7 80 50 460 350 338 280 292 200 150 438 478 290 330 16
8 80 50 522 350 338 280 292 200 150 500 542 290 330 16
8050 9 80 50 584 350 338 280 292 200 150 562 602 290 330 16
10 80 50 646 350 338 280 292 200 150 624 664 290 330 16
11 80 50 708 350 338 280 292 200 150 686 726 290 330 16
12 80 50 770 350 338 280 292 200 150 748 788 290 330 16
13 80 50 832 350 338 280 292 200 150 810 850 290 330 16 www.skpump.co.kr
14 80 50 894 350 338 280 292 200 150 872 912 290 330 16
15 80 50 956 350 338 280 292 200 150 934 934 290 330 16
